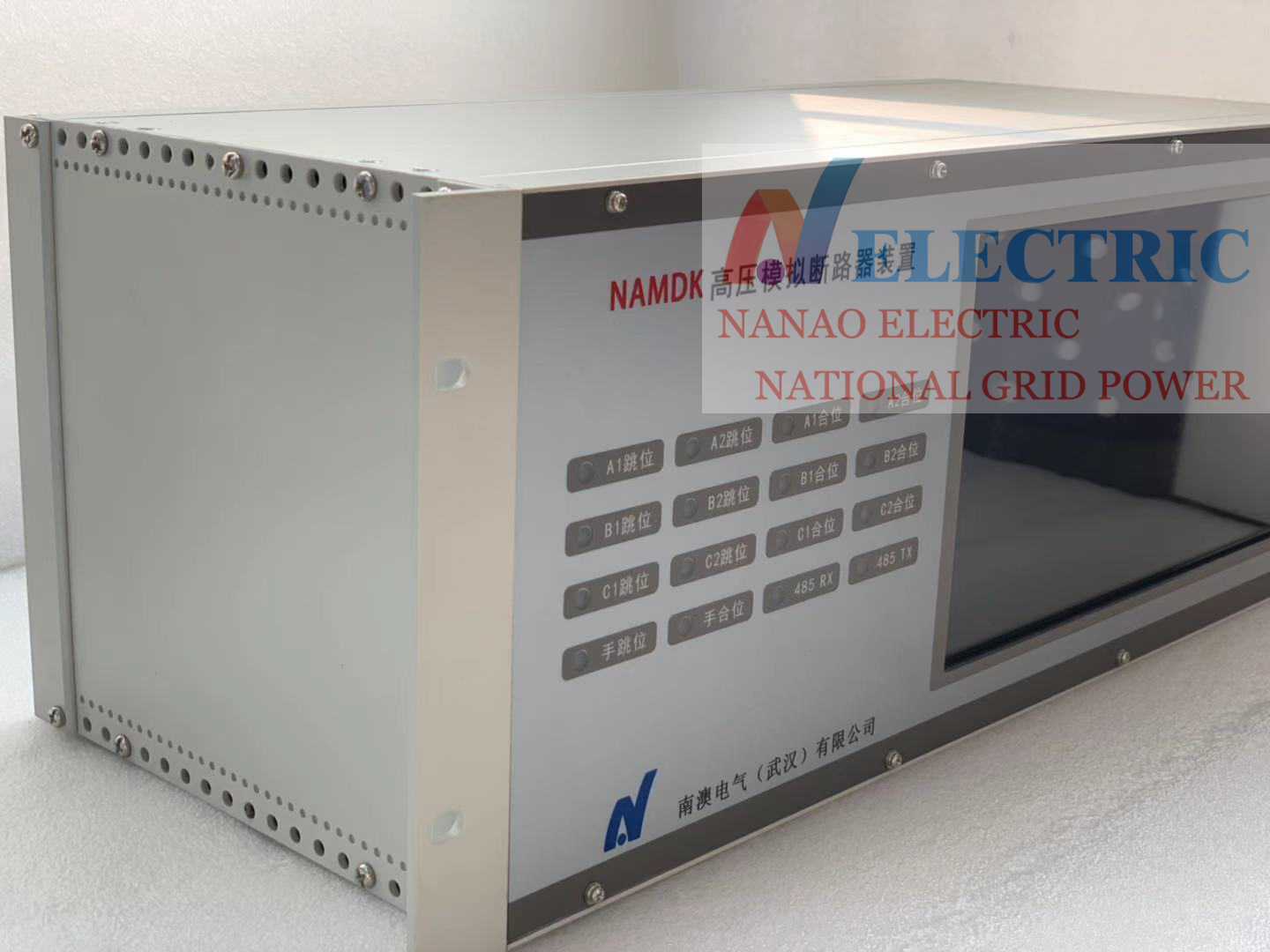

NAMDK全自动触摸屏高压断路器模拟装置

产品别名
触摸屏高压断路器模拟器，全自动高压断路器模拟装置，高压断路器模拟装置，高压断路器模拟器，全自动高压断路器模拟器，触摸屏断路器模拟装置，高压开关断路器模拟装置，开关断路器模拟装置，高压开关断路器装置，开关断路器模拟器，高压自动开关断路器模拟装置

设备用途
全自动触摸屏高压断路器模拟装置，采用大规模现场可编程门阵列、带保护的功率电子器件等原理制造，多通道完全独立设计，可以模拟6-500KV电压等级的三相及分相操作、单跳闸线圈或双跳闸线圈断路器的动作行为，适用于电力系统、工矿企业、科研院所、专业院校、保护厂家选用，作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备，动作准确、可靠、动作次数不受限制，可以大大提高试验的正确性与完整性，最大限度地降低实际断路器的动作次数，提高使用寿命，是继电保护试验工作的重要配套设备。

技术参数
跳、合闸操作电压：DC24V-220V。
跳闸电流：六相单独调节0-5A,分辨率0.1A。
合闸电流：六相单独调节0-5A,分辨率0.1A。
手动跳合闸：当通过触摸屏上的 “手动合闸”和“手动跳闸”按钮来操
作断路器模拟装置时断路器模拟装置跳、合闸线圈中没有电流通过(手动
跳合闸设置为有效的通道)。
开出量（空接点容量）：DC220V/0.5A，AC250V/8A。
断路器位置输出接点：断路器位置输出接点12对，相互独立。分为两组，
与断路器跳闸线圈相对应。
