NAIVG全自动雷电冲击电压发生器控制系统功能介绍

浏览次数: 日期:2010-07-19
NAIVG系列全自动雷电冲击电压发生器,控制系统采用基于PLC技术的控制系统为冲击电压发生器提供各种控制,完全满足冲击试验的各种控制功能。控制系统由控制柜(带有辅助操作单元)和主操作单元两部分组成,控制柜安装在发生器底部直流充电电源旁,主操作单元安装在控制室内,两者连接采用两芯光缆,其控制连线如下图所示。

控制系统主要测控功能如下

测量显示量:
直流充电电压
变压器原边电流
发生器本体球隙距离

状态显示量:
主电源接触器的合切状态
接地装置的投切状态
发生器球隙的触发状态
发生器充电电压极性状态

控      制:
控制功能具有手动、自动和程序控制功能,各层次功能相对独立。
采用可控硅调压方式,具有充电电压反馈测量系统。
点火球隙及截波球隙距离可手动及自动调整,并在液晶面板上显示。
具有可调时延的截波触发脉冲,并具有发生器点火触发的反馈系统。
采用函数控制恒流充电方式,充电电压的稳定度可达到0.5%。
液晶面板可指示冲击发生器的充电电压及充电过程,精度为1%。
可由液晶面板直接输入充电电压和充电时间。
具有充电异常保护功能,可自动或手动发出触发点火脉冲
冲击发生器工作状态的指示,如自燃、未触发、充电异常、充电稳定等。
设备主体及充电部分接地和接地解除控制。
可通过控制器上的按钮自动转换充电电压极性
可自动或手动控制充电电压的充电过程
可自动或手动响警铃报警

保护及联锁:
过电流保护
过电压保护
充电异常保护
门开关连锁
接地机构连锁
极性转换连锁

操作提示:

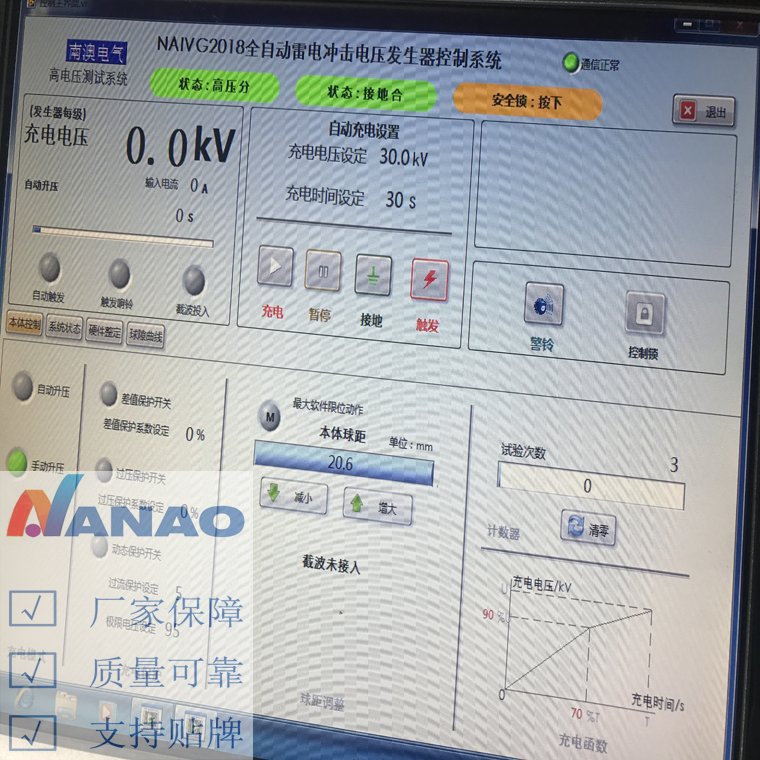

具备各种操作提示画面,当系统出错或操作不当时回弹出相应的提示画面。
