一、主要用途

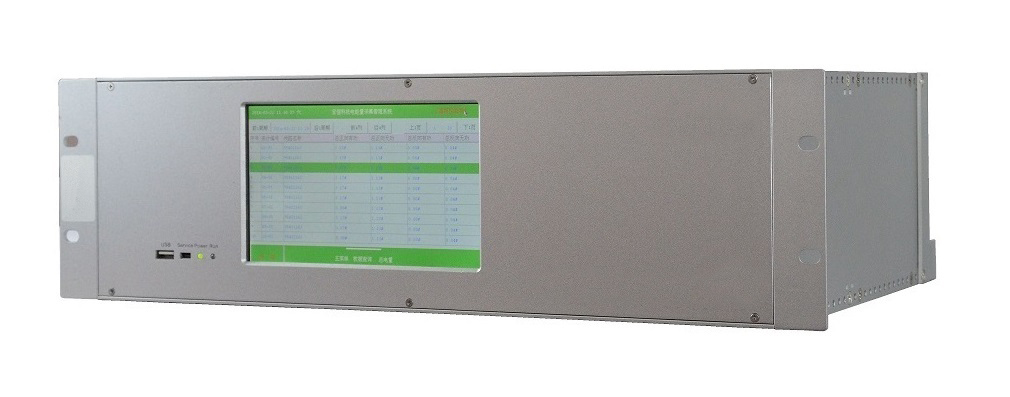

   NARXC电流监测记录装置，能够长时间对铁路电网上的客运列车、高铁列车的配电柜的电流进行实时监测，并准确记录所测的实时电流数值，能够全年不间断将监测到的数值读取并自主存储而设计的专用设备。

该设备能够测量交流电流峰值，工频交流的真有效值。为防止电磁场及电源的干扰，我们已在电路中采取了一系列抗干扰措施，能够对各种干扰有比较强的抑制能力。

   若用户需要扩大量程，只需将该设备配上适当的互感器；使用时，只需设置互感器变比，则仪表显示的数值，即为被测的实测值。这款设备能够将采集到的数据进行保持，也可以对数据进行清零操作。

   该设备全部采用集成电路，性能稳定，可靠性高，测量精度高，使用简便，同时方便携带等多种优点。

二、 技术参数

1、 使用环境：适用温度：-10℃~ +40℃ 　 相对湿度：≤80%

2、 被测信号参数：交流电流峰值，工频交流的真有效值。

3、 被测信号频率：50Hz

4、 输入电流：5A或其他定制电流均可

5、 分 压 比：1~99999之间可自由设定

6、 测量精度：高于 ±1%±2个字

7、 显示方式：液晶屏高清显示

8、 记录间隔：1秒时间

9、 记录时间：1~365天（自由选择设置）

10、 供电电源：220V±10% 50Hz±2Hz

11、 设备功耗：≤20W



三、 操作步骤

1、 首先必须接好设备接地线！

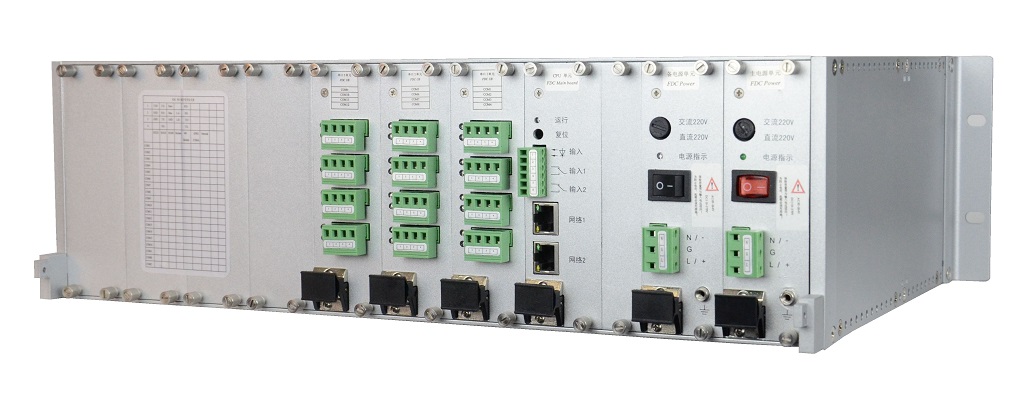

2、 被测电流从输入端接入。

3、 接通设备电源。

4、 选择合适的量程。

5、 设置互感器的变比参数（如果需要另外扩大量程，用到互感器时使用）。

6、 设置需要记录的天数时间。

7、 接通电源，预热几分钟即可测量。
