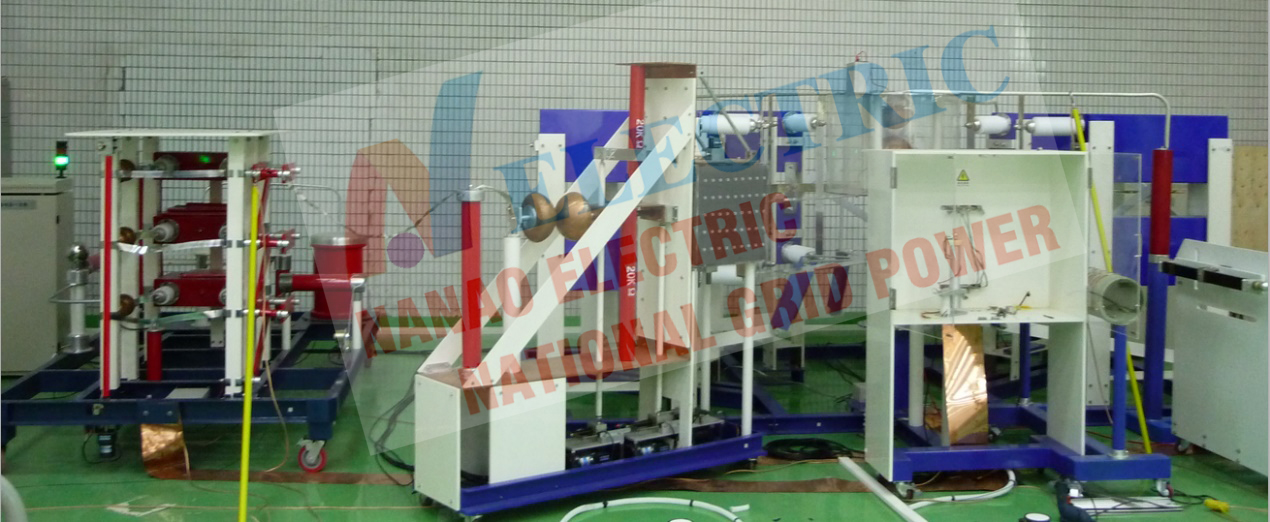

NAICH多分量波形全自动雷电冲击电流发生器试验装置

产品别名
多分量波形冲击电流试验装置，四分量波形冲击电流装置，4分量波形冲击电流试验，D分量波形冲击电流装置，多分量冲击电流试验，四分量雷电冲击电流，分量波形冲击电流试验，分量波形冲击电流发生器装置，多分量雷电冲击电流，多分量波形雷电冲击，四分量冲击电流发生器，分量雷电冲击电流，分量波雷电冲击，多分量冲击电流试验装置，分量波形雷电冲击，D分量波冲击发生器

设备概述
本套多分量波形全自动雷电冲击电流发生器试验装置，可用于飞机整机、飞机局部舱段或发动机组件的雷电防护测试，确定飞机电气系统线缆上的实际感应电平及瞬态波形，确定或验证雷电防护相关的瞬态控制电平和设备瞬态设计电平。发生器也可用于燃油系统的非电气系统导体（如控制线缆、燃油、液压、气压管路以及结构件）或系统效应的测试。
本系统输出D分量峰值100kA,T1≤30µS,T2≦500µS（指数波形或震荡波形）。


依据标准
a) GB 18802.1-2011 低压配电系统的电涌保护器（SPD） ：性能要求和试验方法
b) GB/T 18802.12-2011 低压配电系统的电涌保护器（SPD）第12部分：选择和使用导则
c) IEC 61643-1-2011 Low-voltage surge protective devices –Part 1:Surge protective devices connected to low-voltage power distribution systems –Requirements and tests
d) IEC61643-12-2011低压浪涌保护装置.第12部分：连接到低压配电系统的电涌保护装置.选择和应用原理
e) UL1449-2015 Surge protective devices
f) YD/T 1235.1-2002通讯局（站）低压配电系统用电涌保护器技术要求
g) YD/T 1235.2-2002 通讯局（站）低压配电系统用电涌保护器测试方法
h) GB/T 16927.1-1997高电压试验技术  一般试验要求
i) GB/T 16927.2-1997高电压试验技术 第二部分 测量系统
j) YD／T 5098-2001通信局（站）雷电过电压保护工程设计规范
k) GB3567-99 飞机雷电防护鉴定试验方法
l) GB/T 17626.5-2018 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验


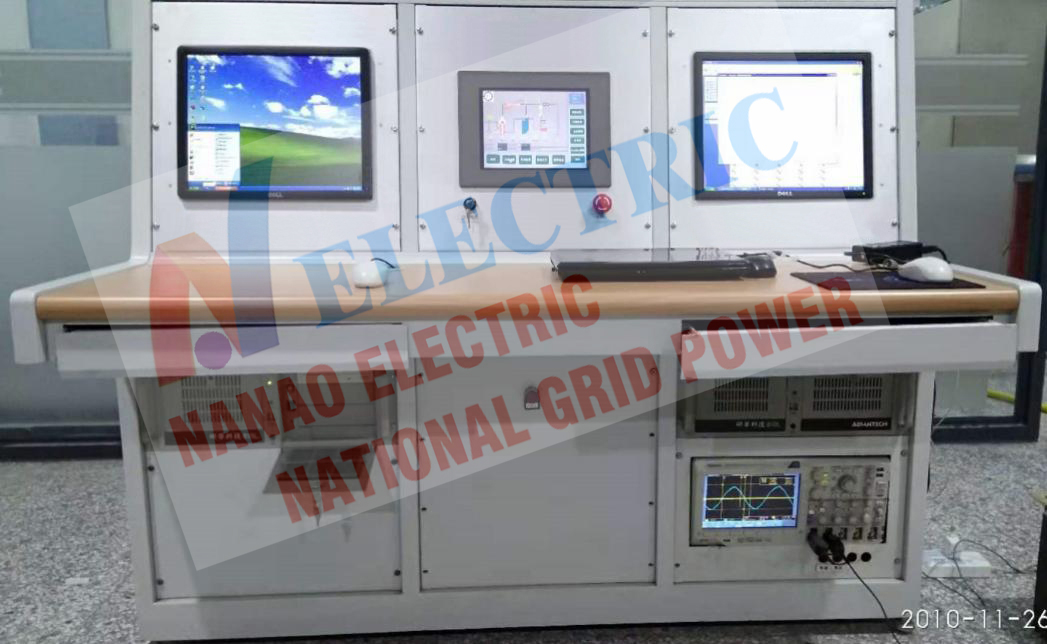

主要组成部件

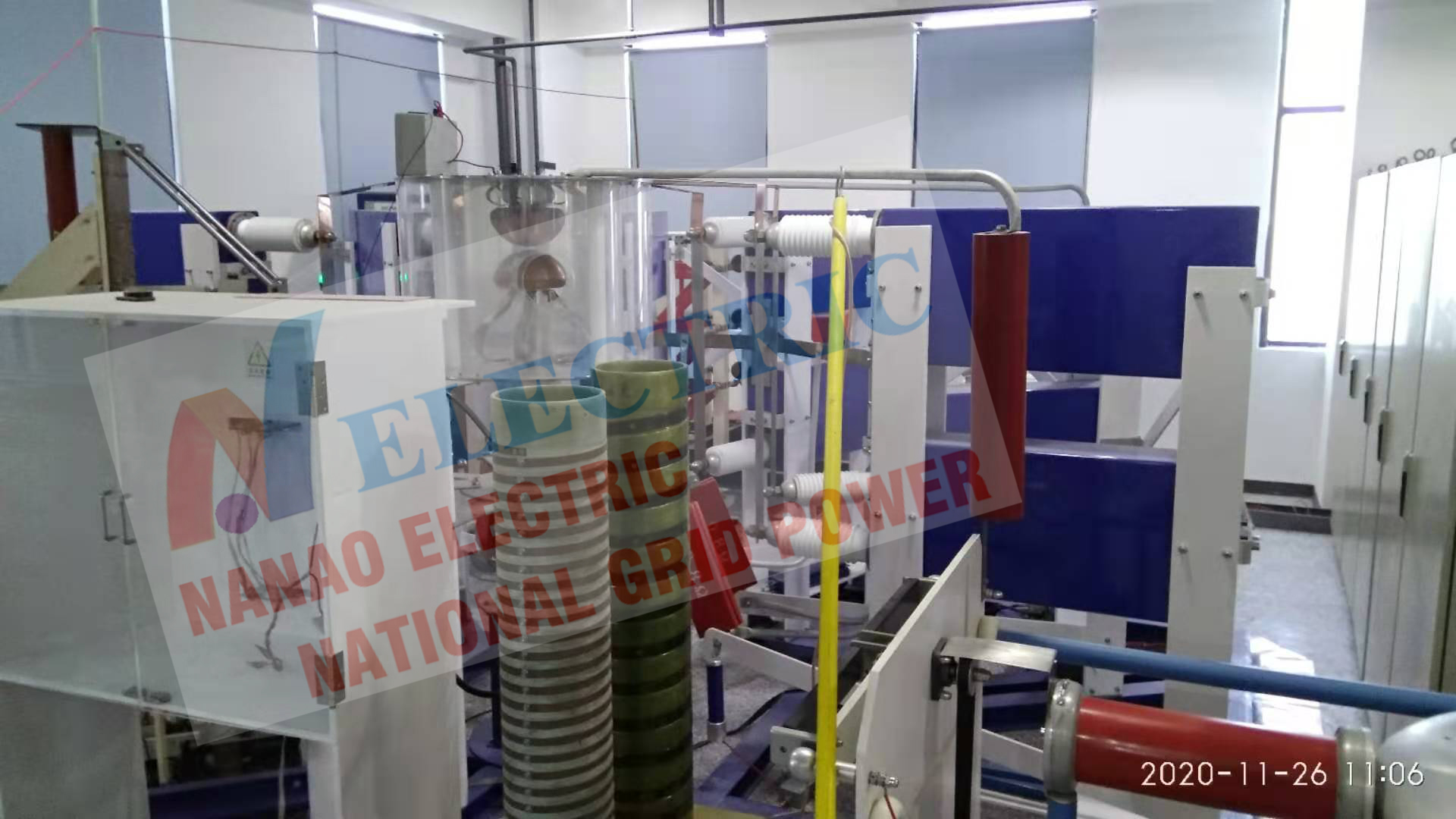

本体扇形结构
本体电容器采用扇形结构，电容器垂直放置， 底部连接固定；
本体电容器采用扇形向心对称结构，从结构上确保每组电容器距离放电间隙距离相同，大限度地保证放电电流的均匀性。在长期使用中这样的结构设计可以保证电容器使用寿命均匀，从而延长了设备寿命。
电容器可以单组运行，也可以并联运行，手动换接电路比较方便。每组电容器放电过程中均串联电阻，能够保证电容器安全运行。
